Lugar de origem:
China
Marca:
Hochiry
Certificação:
CE/ROHS/ISO9001/ANATEL
Número do modelo:
Cabo da fibra ótica de GYTS
Contacte-nos

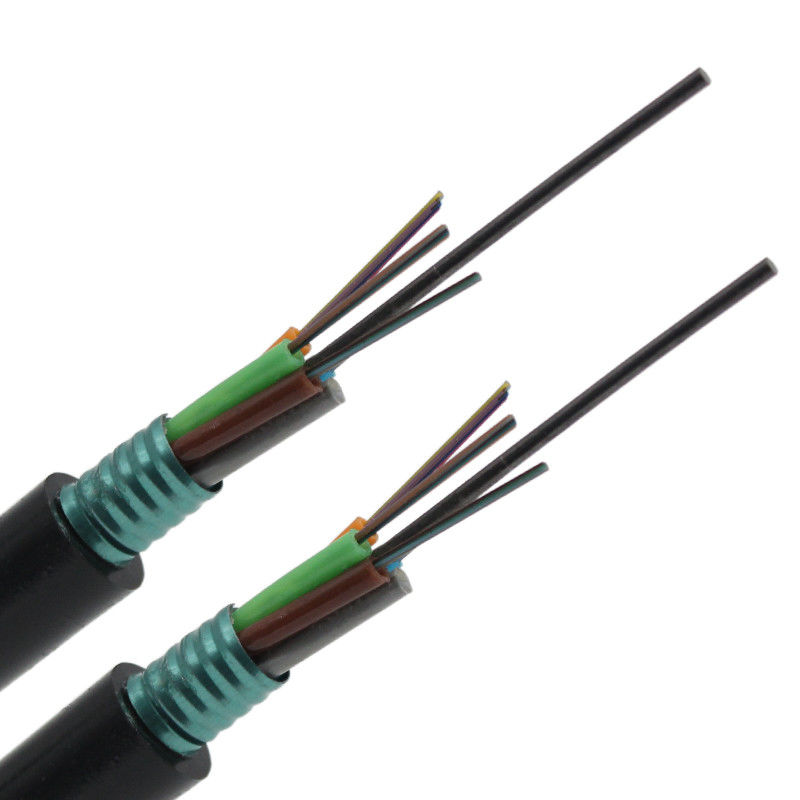

fios aéreos do cabo de fibra ótica do canal subterrâneo exterior blindado do tubo de 12 24 48 fibras frouxamente
Descrição:

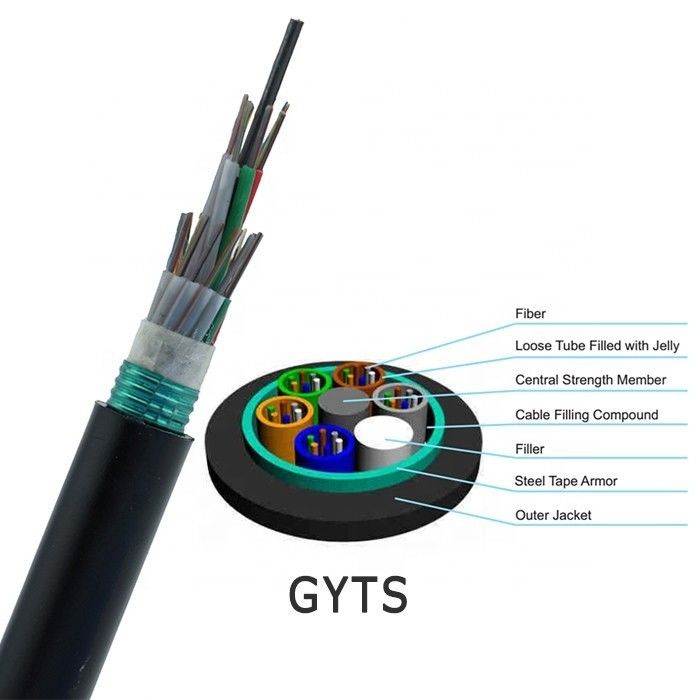

As fibras, 250μm, são posicionadas em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. O tubo é envolvido com uma camada de PSP longitudinalmente. Entre o PSP e o tubo fraco o material deobstrução é aplicado para manter o estojo compacto do cabo e à prova d'água. Dois fios de aço paralelos são colocados nos dois lados da fita de aço. O cabo é terminado com uma bainha do polietileno (PE).
Características:
O cabo de GYTS cumpre com o YD/T padrão 901-2001as bem como IEC 60794-1.
Bom desempenho mecânico e da temperatura
Tubo de grande resistência dos looes que é hidrólise resistente
Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
Esmague a resistência e a flexibilidade
As seguintes medidas são tomadas assegurar o cabo à prova d'água:
A única fibra reforçou o plástico como o membro de força central
Composto fraco do enchimento do tubo
enchimento do núcleo do cabo de 100%
Aplicação:
Telecomunicações interurbanas, LAN na área de alta tensão ou acesso à rede das telecomunicações
Especialmente para o sistema de transmissão de energia. áreas excessivas do trovão e interferência eletromagnética alta.
Métodos recomendados dos layings
Área de alta tensão, aérea
Vantagens:
1. Baixas dispersão e atenuação.
2. projeto apropriado, controle preciso para o comprimento adicional da fibra e processo de encalhamento distinto para render o mecânico excelente do cabo e
características ambientais.
3. capacidade do Anti-eletromagnetismo.
4. diâmetro pequeno do cabo, peso claro do cabo, para instalar facilmente.
Desempenho:
Atenuação máxima: 0.35dB @ fibra de 1310nm e de 0.21dB/Km @1550nm: G652D
A instalação: Apropriado para aéreo ou o canal
Aplicação: Aplique o sistema de comunicação interurbano, o sistema de rede local e de rede do subscritor ao sistema
Temperatura de funcionamento: -40°C~+70°C
Permisson curvatura a estática do raio: 10 vezes O.D.
Dinâmico: 20 vezes O.D.
Parâmetros técnicos:
| Tipo de cabo | Contagem da fibra | Tubos | Enchimentos | Diâmetro do cabo | Peso do cabo | Resistência à tração | Resistência do esmagamento | Raio de curvatura |
| Longo/a curto prazo | Longo/a curto prazo | Estático/dinâmico | ||||||
| milímetro | Kg/km | N | N/100mm | milímetro | ||||
| GYTS-2~6 | 2~6 | 1 | 4 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-8~12 | 8~12 | 2 | 3 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-14~18 | 14~18 | 3 | 2 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-20~24 | 20~24 | 4 | 1 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-26~30 | 26~30 | 5 | 0 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-32~36 | 32~36 | 6 | 0 | 10,6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-38~48 | 38~48 | 4 | 1 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-50~60 | 50~60 | 5 | 0 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-62~72 | 62~72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-74~84 | 74~84 | 7 | 1 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-86~96 | 86~96 | 8 | 0 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-98~108 | 98~108 | 9 | 1 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-110~120 | 110~120 | 10 | 0 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-122~132 | 122~132 | 11 | 1 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-134~144 | 134~144 | 12 | 0 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
|
Variação da temperatura
|
|
|
Temp do transporte/armazenamento
|
-40℃~+70℃
|
|
Temp da instalação
|
-30℃~+50℃
|
|
Temp da operação
|
-40℃~+70℃
|
|
Características estruturais
|
|
|
Contagem da fibra
|
2~288
|
|
Tubo fraco
|
Fibra colorida no tubo fraco de PBT, enchido com o gel da fibra
|
|
Membro de força
|
Dois fios de aço paralelos
|
|
Fita ondulada do aço-plástico
|
Assegura a umidade agradável - capacidade de oposição da prova e da pressão lateral do cabo
|
|
Bainha
|
Polietileno (PE)
|
Pacote e entrega
Envie-nos seu inquérito diretamente
