Lugar de origem:
China
Marca:
Hochiry
Certificação:
TUV
Número do modelo:
PV1500
Contacte-nos

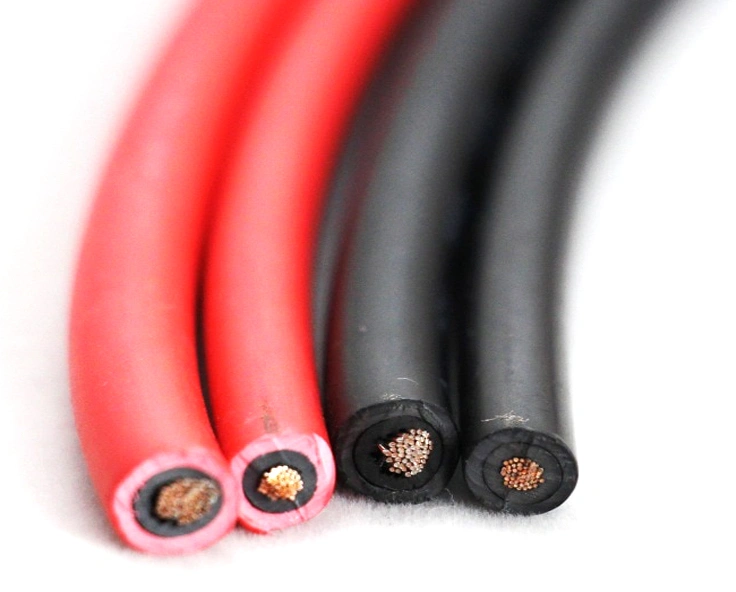

O cabo do painel solar de PV1-F é um cabo especial usado para os módulos fotovoltaicos solares no sistema. Tem as características da resistência do tempo, da resistência de alta temperatura, e da resistência de fricção. Tem uma vida útil longa e uns condutores de cobre estanhados oxigênio-livres de alta qualidade. Para assegurar o efeito condutor superior, os materiais de isolamento de capacidade elevada e os materiais da bainha depois que a radiação queliga por um acelerador de elétron alta-tensão tem o isolamento seguro e propriedades mecânicas.

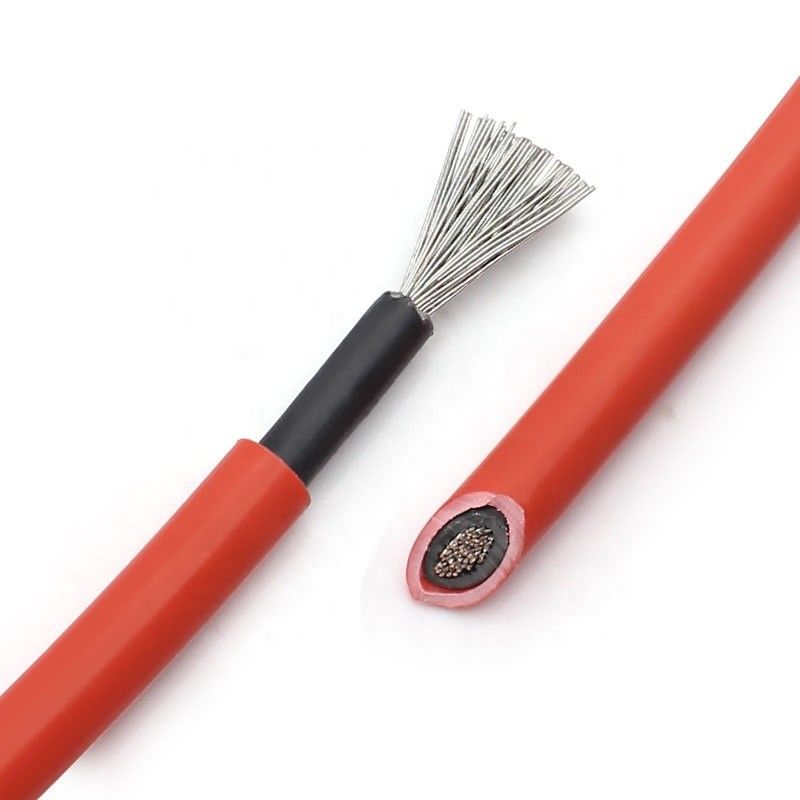

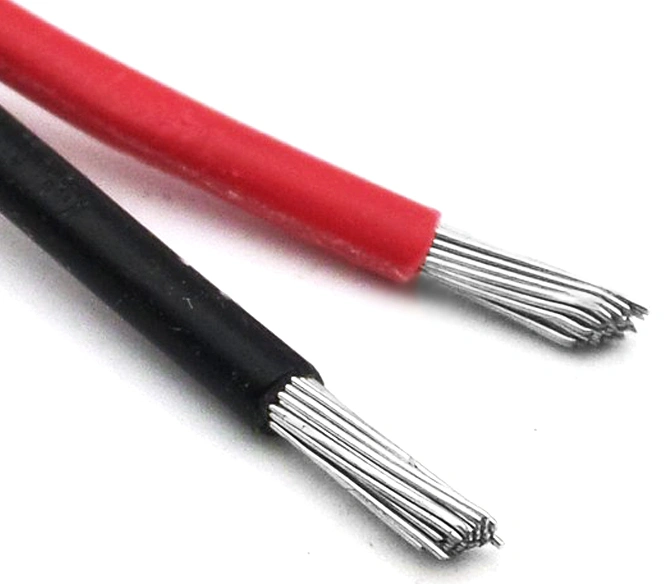

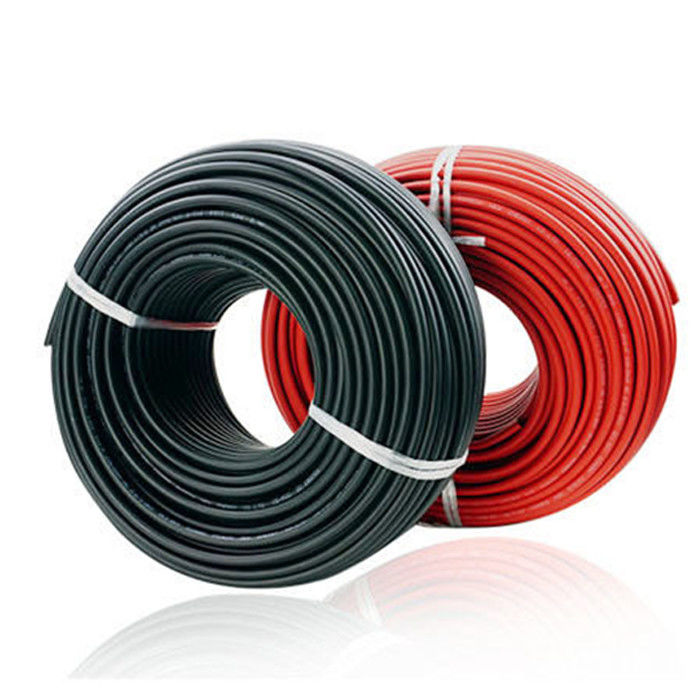

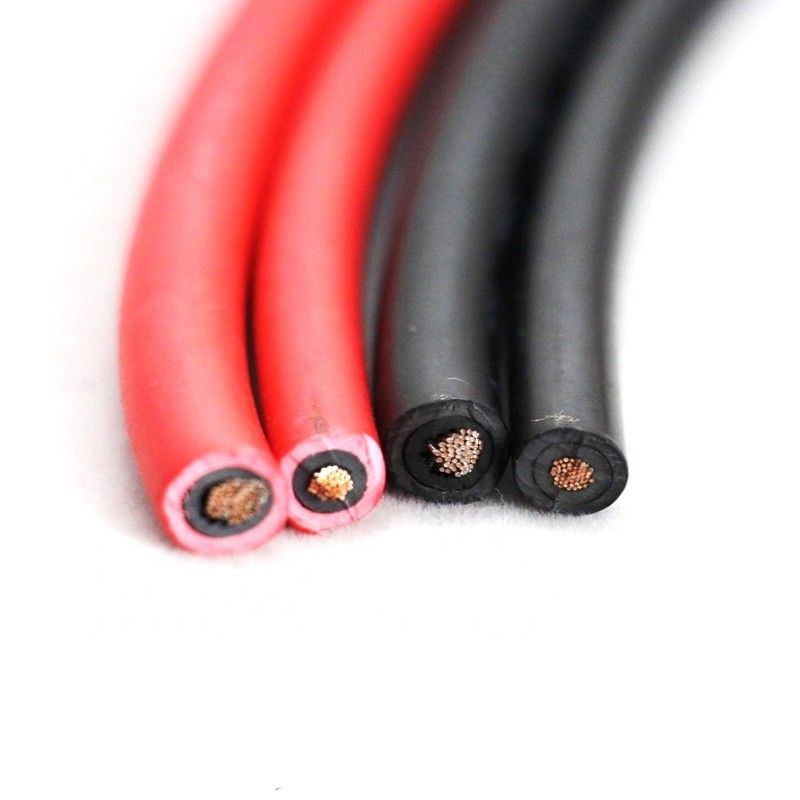

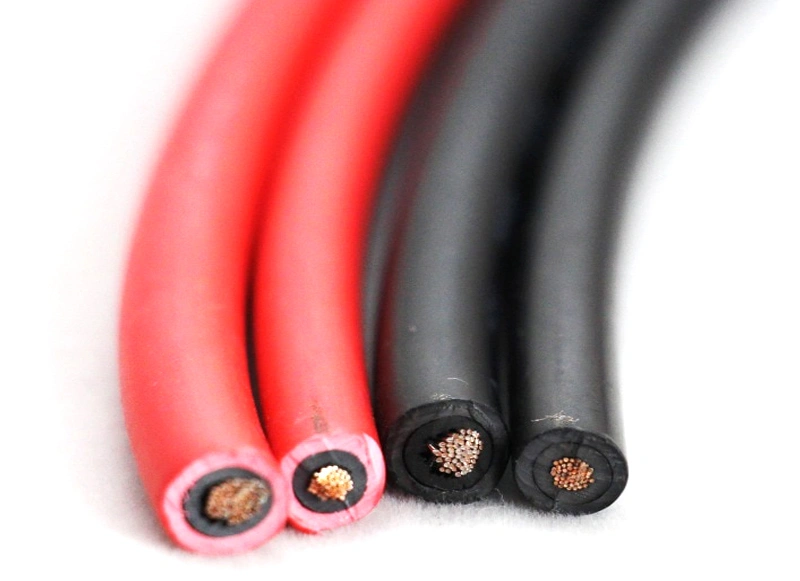

Cabo fotovoltaico de PV1-F
O cabo de PV1-F é os módulos solares fotovoltaicos em um sistema de cabo especial, que sejam tempo-resistente, alta temperatura, a abrasão e outras características. E tendo uma longa vida, o condutor de cobre oxigênio-livre de alta qualidade estanhou para assegurar o efeito condutor superior, o material de isolamento de capacidade elevada e o material da bainha após a radiação queliga pelo acelerador de elétron alta-tensão jogam um desempenho de isolamento seguro e o desempenho mecânico
Cabo fotovoltaico H1Z2Z2-K
H1Z2Z2-K, cabo fotovoltaico da C.C. 1500V é usado no sistema nominal da produção de eletricidade fotovoltaico da tensão de C.C. 1.5KV entre o condutor e o condutor, e o condutor e a terra. É um produto promovido com base no cabo fotovoltaico original de PV1-F-06/1KV. Melhore o efeito antienvelhecimento.
Detalhes fotovoltaicos do produto do cabo de PV1-F
| Modelo: | PV1-F | Diâmetro exterior do condutor encalhado: | 2.60mm |
| Padrão da aplicação: | 2 PfG 1169/08.2007 | Espessura nominal da isolação: | 0.8mm |
| Material do condutor: | O IEC 60228, categoria 5 encalhou o fio de cobre estanhado | Espessura nominal da bainha: | 0.9mm |
| Material de isolação: | A irradiação ligou o polyolefin halogênio-livre do chama-retardador do baixo-fumo | Diâmetro exterior do fio terminado: | 6.1±0.1mm |
| Material da bainha: | a radiação ligou o polyolefin halogênio-livre do chama-retardador do baixo-fumo | Resistência do condutor (20ºC): | ≤5.09Ω/km |
| Seção transversal nominal: | 4mm2 6mm2 | ºC da temperatura do ambiente de trabalho: | -40~+90 |
| capacidade de carga atual: | 5 altos | Mais alta temperatura do condutor: | +120ºC |
| Número de núcleos: | 1 | Proveja procuram um caminho mais curto a temperatura permissível: | 200ºC5S |
| Estrutura do condutor: | NO./mm 56/0.30 | Tensão avaliado: | C.C.: 1.8kv C.A.U. /U: 0.6/1kv |
Resistência de superfície da bainha
A resistência de superfície da bainha de cabo terminada não deve ser menos do que 109Ω.
Características de produto fotovoltaicos do cabo de PV1-F:
Desempenho fotovoltaico do cabo de PV1-F
1. Resistência da C.C.
A resistência da C.C. do núcleo condutor do cabo terminado não está mais de 5.09Ω/km em 20ºC.
2. Teste da tensão da imersão
O cabo terminado (20m) não divisão após a imersão na água do ºC (20±5) para 1h após o teste da tensão 5min (C.A. 6.5kV ou C.C. 15kV).
3. O prazo suporta a tensão de C.C.
A amostra é 5m longos e postos no ºC (85±2) a água destilada que contém o cloreto de sódio de 3% (NaCl) para (240±2) h, e as duas extremidades são expostas à superfície da água para 30cm. Aplique uma tensão da C.C. 0.9kV entre o núcleo do fio e a água (o núcleo condutor do fio é conectado ao elétrodo positivo, e a água é conectada ao elétrodo negativo). Após ter removido a amostra, execute um teste da tensão da imersão da água. A tensão do teste é C.A. 1kV, e nenhuma divisão é exigida.
4. Resistência de isolação
A resistência de isolação do cabo terminado em 20ºC não é menos do que 1014Ω·cm,
A resistência de isolação do cabo terminado em 90ºC não é menos do que 1011Ω·cm.
|
Área de seção transversal nominal
|
mm2
|
1,5
|
2,5
|
4,0
|
6,0
|
10
|
16
|
25
|
35
|
|
Tipo do condutor
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
Diâmetro nominal do condutor
|
milímetro
|
1,58
|
2,04
|
2,59
|
3,17
|
4,07
|
5,22
|
6,51
|
7,71
|
|
Espessura nominal da isolação
|
milímetro
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,9
|
0,9
|
|
Espessura nominal da bainha
|
milímetro
|
0,8
|
0,8
|
0,8
|
0,8
|
0,8
|
0,9
|
1,0
|
1,1
|
|
Limite superior do diâmetro exterior médio
|
milímetro
|
5,4
|
5,9
|
6,6
|
7,4
|
8,8
|
10,1
|
12,5
|
14,0
|
|
Peso nominal
|
kg/km
|
52
|
67
|
87
|
113
|
178
|
254
|
363
|
473
|
