Name: 1000V classe solar da chama da caixa de junção IP67 do módulo da C.C. picovolt UL944-V0
Brand: Hochiry
SKU: GF20X
Price: 3.5 USD
Availability: InStock
Rating: 4.9 (131 reviews)

Casa > produtos > caixa de junção solar do picovolt >

1000V classe solar da chama da caixa de junção IP67 do módulo da C.C. picovolt UL944-V0

Caixa de junção solar do módulo

caixa de junção do módulo de 1000V picovolt

Caixa de conexão do painel IP67 solar

Lugar de origem:

China

Marca:

Hochiry

Certificação:

TUV

Número do modelo:

GF20X

Contacte-nos

Peça umas citações

1000V classe solar da chama da caixa de junção IP67 do módulo da C.C. picovolt UL944-V0

Detalhes do produto

Nome do produto:

Caixa de junção solar do picovolt

Poder:

300W

Tensão avaliado:

C.C. 1000V

Proteção impermeável:

IP67

Currrent avaliado:

25A

classe da chama:

UL944-V0

Classe de segurança:

Classe I I

Termos do pagamento & do transporte

Quantidade de ordem mínima

100pcs

Preço

3.5USD/PCS

Detalhes da embalagem

Caixa padrão (500sets/ctn), 21g/set N.W: 10.8KG G.W: Tamanho 11.3KG: 40*26*31cm

Tempo de entrega

3-5 dias

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

50000 partes pela semana

PRODUTOS RELACIONADOS

Classe solar IP67 da chama da caixa de junção 200W do TUV 1500V picovolt 25A UL94 V0

Obtenha o melhor preço

Diodo solar 25A do desvio da barra 3 do módulo 4 da caixa de junção 300W de GF20X picovolt

Obtenha o melhor preço

1000V classe solar da chama da caixa de junção IP67 do módulo da C.C. picovolt UL944-V0

Obtenha o melhor preço

Caixa de junção solar 4rails fotovoltaico de BIPV picovolt 3diods 730580260mm

Obtenha o melhor preço

Contacte-nos

86-180-25320086

info@szhodas.com

86-0755-5320086

Contato agora

Descrição do produto

Caixa de junção de IP67 BIPV para construir a caixa de junção fotovoltaico integrada do painel solar de conectores de cabo de 4rails3diods 4mm2

Vista principal

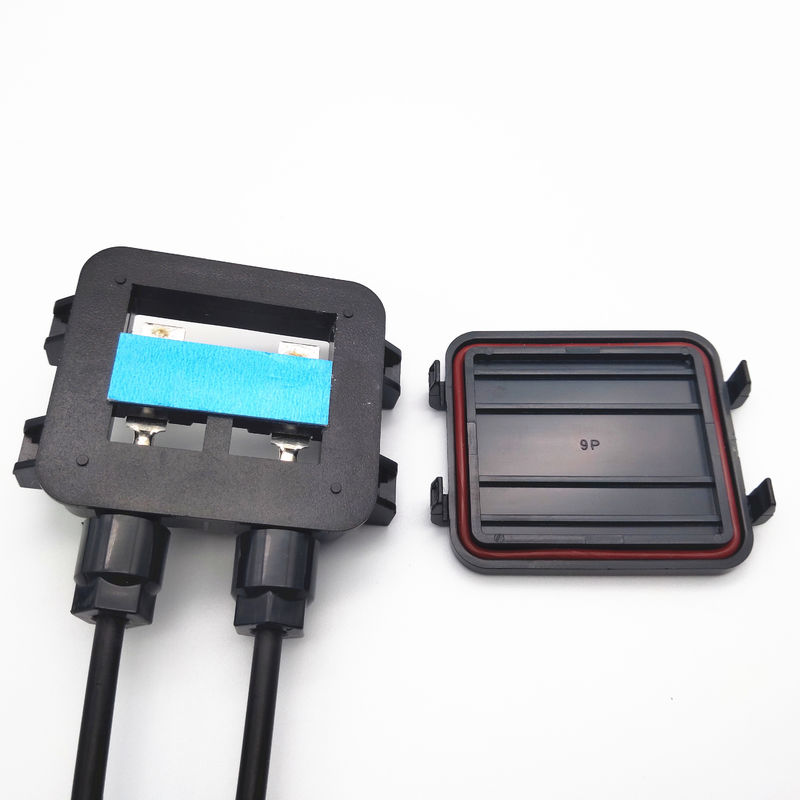

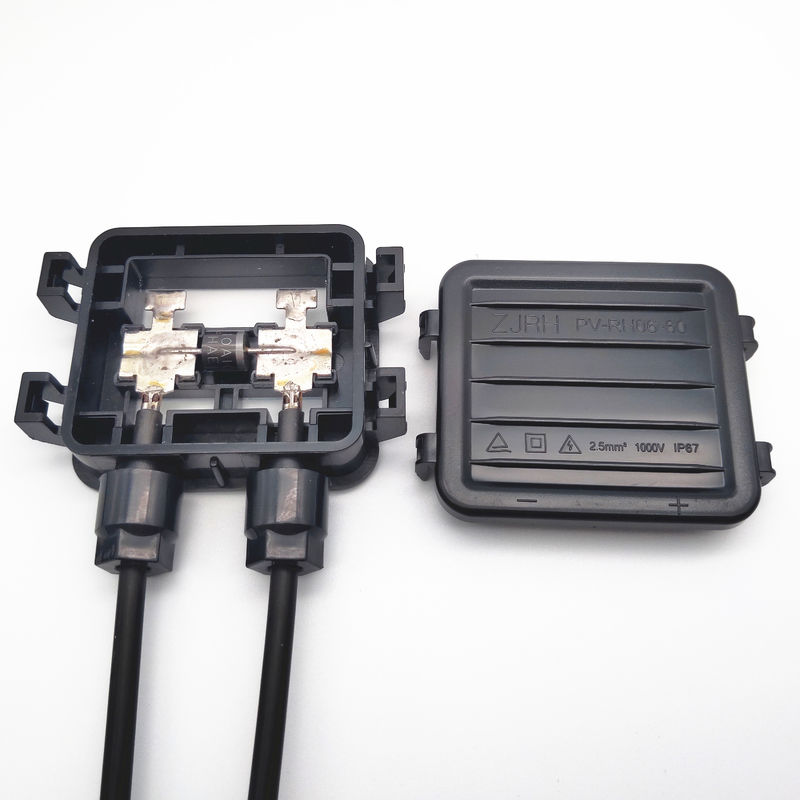

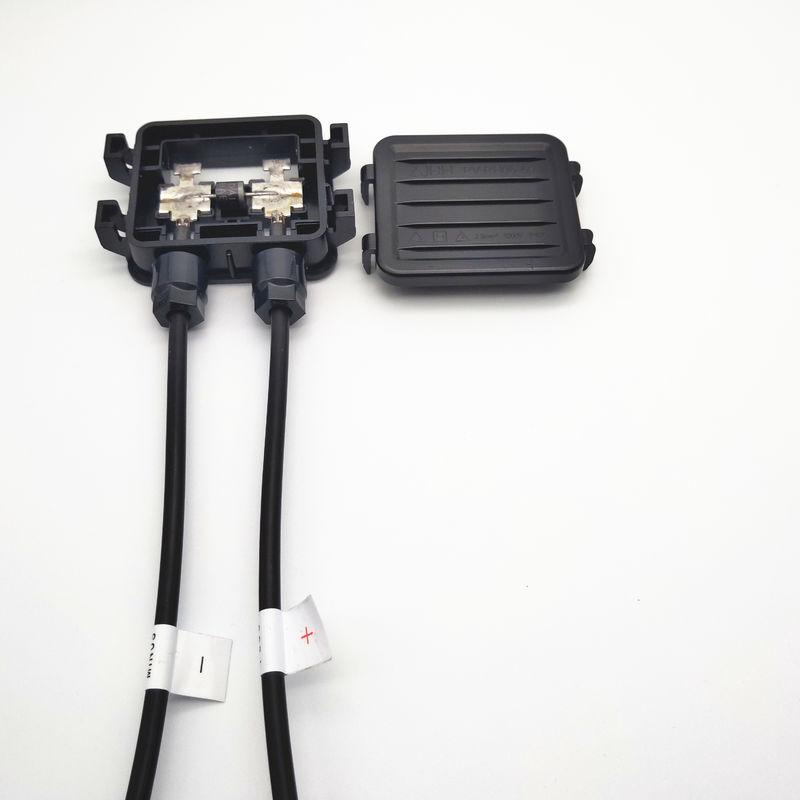

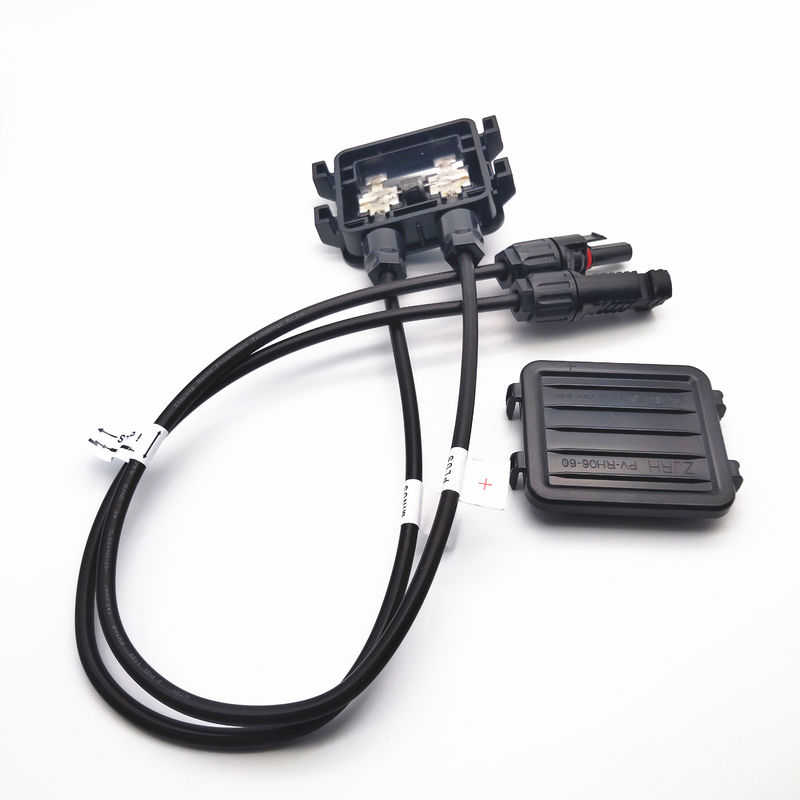

A caixa de junção do painel solar é usada para a conexão solar do painel do picovolt, ele tem o diodo, cabo, corpo da caixa de junção, conector. Esta J-caixa é 1 diodo, apropriado para o módulo 50W-100W solar

Características:

1. Certificação, TUV, CE, RoHS

2. 25 anos de garantia

3. Vara traseira do corpo a almofadar diretamente, muito conveniente instalar

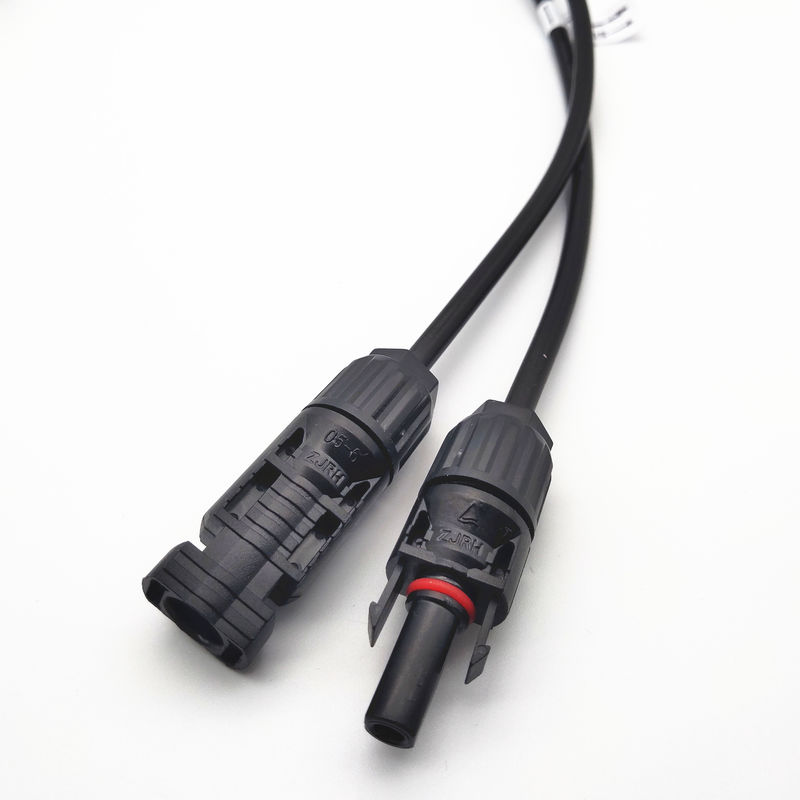

4. Já caiba com o conector solar e prenda a conexão

Especificações técnicas:

Number modelo	GF20X
Número da certificação	TUV: R50348429
Tensão avaliado	TUV 1500V, UL 1000V, C.C. de CSA 1500V
Variação da temperatura	-40C a +85C
Classe da segurança	Classe II
Grau da proteção	IP67
Escala do tamanho do fio	4mm2, 12AWG, 1Meter
Resistência da chama	V-0, 5VA
Escala impermeável	Vedador do Potting
Volume de gel do silicone	24 ml
Largura das fitas de cobre	Até 8mm para soldar
Método da conexão	Solda
Material de isolação	PPE+PS/PA
Material do contato	Liga de cobre
Tamanho total	10x8x16cm

Etapas da instalação

Placa traseira adesiva da caixa

É uma operação de afixação muito simples entre a caixa de junção e a folha traseira de PVmodule.

Fazendo a caixa de junção que enfrenta para baixo e injetando a colagem em torno da parte inferior
da caixa de junção

As fitas da solda do módulo do picovolt passaram
com a área de selagem. O corpo da caixa é alinhado no lugar direito da folha traseira.

Soldadura do ônibus

Não mova entalhado
chave de fenda, contactando a fita do Picovolt-módulo com ponta do ferro de solda,
remova o ferro de solda até a camada da lata derreteu, e removem o fórceps
após a cura da lata.

Enchimento da caixa

Depois que a conexão e o conjunto da caixa e dos componentes de junção, a peça interna da caixa de junção devem ser injetados com colagem. Os componentes do cobre, do diodo e do metal para dentro da caixa de junção devem ser selados com colagem.

Instale a tampa da caixa

As tampas da caixa são colocadas acima da caixa de junção.

Tampa da tribuna de imprensa para baixo, a tampa da caixa no lugar direito quando você ouvir o som da “aleta” obviamente.
Notas

1, mantendo o corpo da caixa um estado horizontal quando cobrir a tampa.
2, não inclinam a caixa de junção quando completos.
3, exigido ao instalar os painéis do lugar da tampa transversalmente nas correntes de ar 10 horas até as curas do silicone.
